Breve introducción

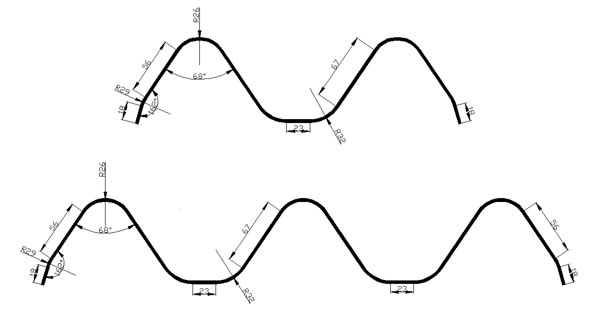

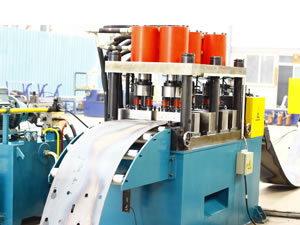

Esta perfiladora incorpora control PLC y conversión de frecuencia de CA y puede fabricar quitamiedos de doble y triple onda en función de las necesidades del cliente. Además, con esta máquina también se pueden obtener perfiles de acero hechos a medida sin interrupción y cortarlos automáticamente en la línea de corte.
| Nombre | Descripción | Unidad | Cantidad |
| Devanadora | Devanadora hidráulica | Set | 1 |
| Aplanador | Aplanador de 5 rodillos | Set | 1 |
| Dispositivo de servoalimentación | Accionado por servomotor | Set | 1 |
| Dispositivo de perforación | Orificio de perforación | Set | 1 |
| Dispositivo de circuito | Pieza | 2 | |
| Dispositivo de alimentación de guía | Guía de rodillo vertical | Pieza | 1 |
| Perfiladora | Una sola estación de rodillos | Pieza | 1 |
| Dispositivo de corte posterior | Corte posterior | Set | 1 |
| Corte hidráulico | Corte hidráulico sin alimentación | Pieza | 1 |
| Sistema hidráulico | Sistema dedicado | Pieza | 2 |
| Sección de control eléctrico | Línea de producción de control | Pieza | 1 |
| Materia prima | Lámina galvanizada, chapa laminada en caliente |
| Límite elástico | 235 MPA |
| Grosor | 3.0-4.0mm |
| Ancho | 490-760mm |
| Diámetro interior de la bobina | Ф508±20mm |
| Diámetro exterior de la bobina | ≤Ф1200mm |
| Peso de la bobina | ≤6T |
| Velocidad de la línea de producción | 10m/min |
| Tolerancia | ±2mm |
| Fuente de energía | 380V, 50Hz, fase 3 (a petición del comprador) |
Fases del proceso
Carga del material → Devanado → Aplanado → Alimentación del material → Perforado → Perfilado → Corte a medida → Perfil
