Breve introducción

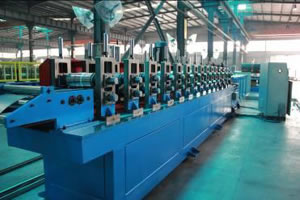

El modelo de corte de esta perfiladora de marcos para filtro es volante con un estilo de corte continuo. Después del corte, no sobra ningún tipo de pieza.
| Devanadora y aplanador manuales | 1 set (capacidad de la devanadora: 3 toneladas) |
| Dispositivo de servoalimentación | 1 set |
| Perforadora multiestación | 1 set |
| Circuito de material | 2 sets |
| Perfiladora principal | 1 set |
| Cortadora hidráulica | 1 set (modelo de cortadora volante) |
| Estación hidráulica | 1set |
| Sistema de control PLC | 1 set |
| Dispositivo de recogida para los productos finales | 1set (3 metros de longitud total) |
| Materia prima | Chapa de acero galvanizado (límite elástico: 235Mpa) |
| Ancho de la bobina | Basado en datos de pruebas realizadas en los productos finales |
| Grosor de la bobina | 0.6mm |
| Diámetro interior de la bobina | ￠508mm |
| Diámetro exterior de la bobina | ≤￠1300mm |
| Peso máximo de la bobina | 1,5 t |
| Velocidad de la línea de trabajo | 10M/MIN |
| Fuente de energía de la línea de perfilado | 380V/50Hz/fase 3 |

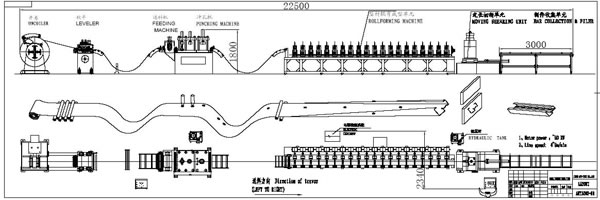

Fases del proceso
Devanado - Aplanado - Vuelta del material - Alimentación - Perforado - Vuelta del material - Perfilado - Corte - Producto final
