Breve introducción

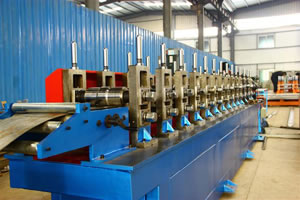

Esta perfiladora de armarios eléctricos incorpora un modelo de columna y una placa base de acero soldado.
| Devanadora hidráulica | 1 set (capacidad de la devanadora: 3 toneladas) |
| Aplanadora | 1 set |
| Dispositivo de servoalimentación | 1 set |
| Perforadora | 1 set |
| Circuito de material | 2 sets |
| Perfiladora principal | 1 set |
| Cortadora hidráulica | 1 set |
| Sistema hidráulico y neumático | 1 set |
| Sistema de control de PLC | 1 set |
| Dispositivo de recogida para los productos finales | 1 set (3 metros de longitud total) |
| Ancho de la bobina | Basado en datos reales |
| Grosor de la bobina | 1.0mm |
| Materias primas | Placa de acero laminado en caliente (Límite elástico: 235Mpa) |
| Diámetro interior de la bobina de acero | ￠508±10mm |
| Diámetro exterior de la bobina de acero | ≤￠1300mm |
| Peso máximo de la bobina de acero | 3 toneladas |
| Velocidad de la línea de trabajo | 6m/min |
| Tolerancia de longitud del producto final | ±1.5mm/6000mm |
| Fuente de energía de la línea de perfilado | 380V±10%/50HZ/fase 3 |
| Tolerancia de anchura del producto final | -0.2mm |

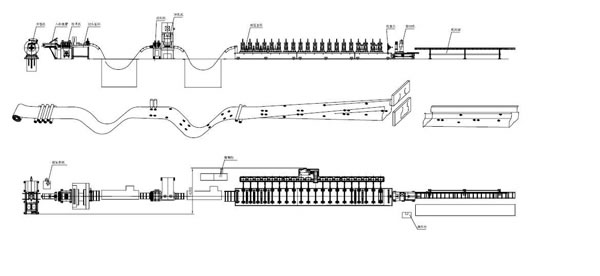

Fases del proceso
Devanado-Aplanado - Vuelta del material- Alimentación- Perforado -Vuelta del material- Perfilado- Corte – Prensado - Producto final
