- Línea de Producción de Paneles Sándwich EPS
La línea de producción de paneles sándwich EPS esta compuesta por un desenrollador, sistema de corte de película cubierta, sistema de perfilado, sistema de calentamiento, sistema de control eléctrico, sistema neumático y sistema de aspersión de pegamento ...

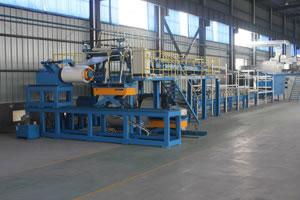

Línea de panel sándwich
Breve introducción
La línea de panel sándwich es un tipo de línea de producción integrada que incluye una perfiladora y un sistema de laminado de paneles sándwich. Esta máquina puede fabricar tres tipos de paneles, a saber, paneles sándwich de superficie lisa para pared, paneles sándwich push-in y paneles sándwich corrugados.
Lista de piezas
| Devanadora mecánica de 5 toneladas | 1set |
| Equipo de protección de láminas | 1set |
| Dispositivo para revestimiento | 1set |
| Dispositivo de cizallamiento previo | 1set |
| Sistema de perfilado | 1set |
| Equipo hidráulico de corte posterior | 1set |
| Dispositivo de recogida | 1set |
Parámetros técnicos de los paneles sándwich
| Longitud de corte | ≥2 m |
| Ancho | Véase "vistas de la máquina" |
| Grosor | Véase "vistas de la máquina" |
Parámetros técnicos de las materias primas
| Grosor de la lámina | 0.4-0.6mm |
| Límite elástico | ≤235Mpa |
| Anchura máxima de la lámina de acero | 1200 mm (precisión de ±2mm) |
| Diámetro interior de la bobina | Φ500 y Φ600 mm |
| Diámetro exterior de la bobina | Φ1000 mm |
| Peso máximo de la bobina | 5 t |
Parámetros técnicos del bloque de EPS
| Densidad | ≥18kg/m3 (Disimetrías en todos los lados ≤1mm/m, curvatura de ≤3mm/m, La superficie del EPS debe ser uniforme.
La uniformidad de la superficie no debe superar los 1,5mm/m, la longitud de una sola pieza de EPS debe ser ≥3m.) |
| Tamaño del núcleo del EPS | Véase "vistas de la máquina" |
| Ancho del núcleo del EPS | El ancho mínimo es 1/2 del ancho del panel sándwich |
Parámetros técnicos de la línea de panel sándwich
| Velocidad de la línea | 1000-3000mm/min (Control de conversión de frecuencia) |
| Largo de la línea | Unos 40 m |
| Altura de trabajo | 1050 mm (altura del panel) |
| Longitud efectiva de laminación | 7.5 m |
| Control Mode | Control de conversión de frecuencia del PLC |
| Energía eléctrica total | Unos 35 KW |
| Tensión de control | 24 V/110 V/220 V |
| Fuente de aire | 0.7 Mpa (preparado por el cliente) |
| Temperatura de trabajo adecuada | Alrededor de los 25℃ |

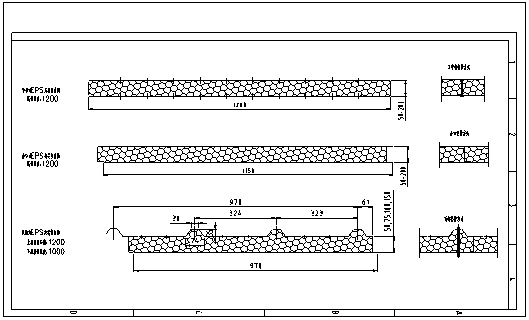

Vistas de la máquina

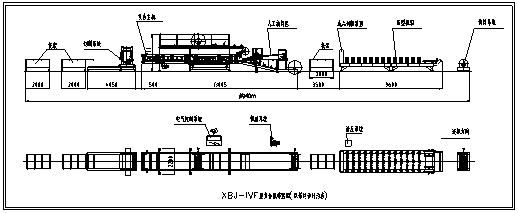

Esquema

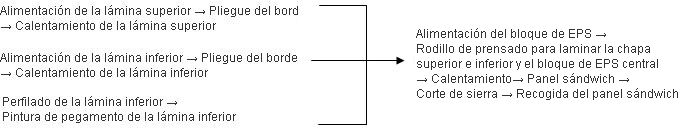

Fases del proceso
Fase-1 Sistema de perfilado
Carga de la bobina de acero (coloque la bobina de acero en la devanadora) - Guía de la lámina (la lámina de acero es conducida hacia el primer rodillo a través de la guía) - Cizallamiento previo - Perfilado de los paneles - Dispositivo de recogida
Fase-2 Sistema de laminado del panel sándwich
