Descripción

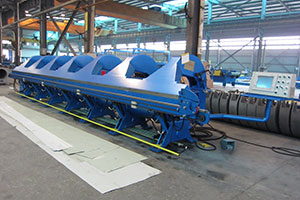

La máquina de corte y plegado se controla de forma digital y permite el procesamiento flexible de las piezas de trabajo que no son adecuadas para el sistema de moldeo tradicional. Consiste principalmente en el cuerpo de la máquina, la unidad de sujeción, el equipo de plegado, el soporte controlado digitalmente, el sistema de corte, el equipo de soporte de la pieza de trabajo, el sistema hidráulico y el sistema de control PC, entre otros.
Esta máquina viene con las siguientes funciones
1) La abrazadera inferior y superior se acciona por medio de un sistema hidráulico para sujetar la placa de acero. Luego el mecanismo articulado particular en el programa gira y se mueve para plegar la placa de acero. El ángulo de pliegue máximo es de 125°. El ángulo de pliegue mínimo es de 55°. Se pliega sin modelo y se puede presionar a 180° por una pinza.
2) Puede terminar el proceso de configuración, sujeción, pliegue y desprendimiento en modo automático o manual.
3) La trancha es impulsada por el sistema de control CNC para asegurar la rápida y correcta colocación.
4) Se adopta el software de control especialmente diseñado para realizar la programación de diálogo hombre-máquina, monitoreo en vivo, control del plan de producción y otras funciones.
| Nº | Artículo | Parámetro |
| 1 | Longitud máxima del plegado | 6500mm |
| 2 | Profundidad de entrada | 650mm |
| 3 | Espesor del pliegue máximo | Acero 50mm @ 250mpa |
| Aluminio fino 2.00mm | ||
| Acero inoxidable 1.00mm | ||
| 4 | Espesor de corte máximo | Acero 1.50mm @ 250mpa |
| Aluminio fino 2.00mm | ||
| Acero inoxidable 1.00mm | ||
| 5 | Ángulo de pliegue máximo | 125 º |
| 6 | Peso | 5400kg |
| 7 | Velocidad de corte | Alrededor de 800mm/seg |
| 8 | Molde de corte | Cortadora rotatoria |
| 9 | Sistema de control | PC con LCD de 12'' |
