Breve introducción

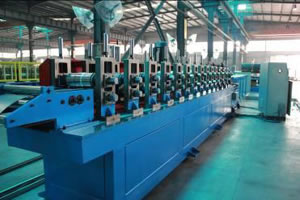

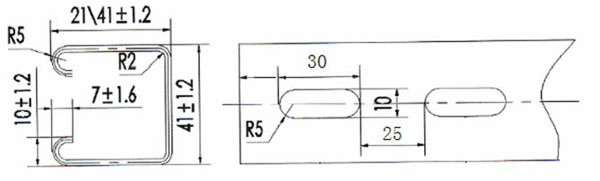

Los rodillos de perfilado principales de esta perfiladora de soportes para tuberías pueden fabricar perfiles de soporte para tuberías de 41mm×41mm y 41mm×21mm. Cuando se necesita fabricar otro tipo de perfil, el usuario solo tiene que regular algunos separadores y cambiar algunos rodillos de perfilado.
| Devanadora | 1 set (capacidad de la devanadora: 2 toneladas) |
| Aplanador y alimentador | 1 set |
| Perforadora | 1 set |
| Cortador hidráulico | 2 sets |
| Perfiladora principal | 1 set |
| Cortador hidráulico | 1 set (cortador volante) |
| Estación hidráulica | 1 set |
| Sistema de control PLC | 1 set |
| Dispositivo de recogida para los productos finales | 1 set (6 metros de longitud total) |
| Materia prima | Chapa de acero galvanizado (Límite elástico: 235Mpa) |
| Ancho de la bobina | Basado en datos obtenidos en ensayos con el producto final |
| Grosor de la bobina | 1.8~2.0mm |
| Diámetro interior de la bobina | ￠508±20mm |
| Diámetro exterior de la bobina | ≤￠1200mm |
| Peso máximo de la bobina | 2 toneladas |
| Velocidad de la línea de trabajo | 12m/min (tiempo de corte no incluido) |
| Tolerancia de longitud del producto final | ±2.0mm |
| Fuente de energía de la línea de perfilado | 380V/50Hz/fase 3 |
Fases del proceso
Devanado - Aplanado - Alimentación - Perforado - Perfilado - Corte - Producto final
