Breve introducción

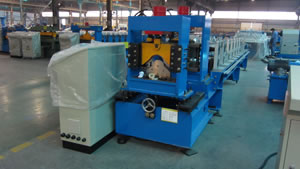

Esta perfiladora esta diseñada específicamente para la laminación continua y el laminado en frío de chapas de acero. Esta máquina incorpora tecnología de control del PLC, frecuencia de CA y ajuste de velocidad, y lleva a cabo la producción de manera continua y automática. Dichas características hacen de esta perfiladora de chapas de acero una máquina de ahorro de energía y alta eficiencia.
| Nombre | Modelo/Nombre | Cantidad | Descripción técnica |
| 1.Sistema de devanado | Devanadora pasiva | 1set | Devanadora pasiva voladiza |
| 2. Principal sistema de perfilado | Dispositivo de alimentación | 1set | 1. Material del rodillo: Acero Nº 45 con revestimiento de cromo duro en la superficie 2. Tipo de la estructura de soporte interior del rodillo: guía de columna 3. El sistema se acciona mediante un motor reductor de engranajes planetario, los rodillos traseros y delanteros se accionan mediante una cadena y algunos de los rodillos superiores e inferiores se accionan mediante engranajes. 4. Material de la cuchilla de corte: Cr12 (tratamiento de revenido) |
| Sistema de perfilado | 1set | ||
| Sistema de perforación | 1set | ||
| Dispositivo de corte | 1set | ||
| 3.Sistema de salida | Mesa de recogida | 1set | La recogida y apilado de los paneles acabados se lleva a cabo de forma manual |
| 4. Sistema hidráulico | 1set | Estación hidráulica independiente | |
| 5. Sistema de control eléctrico | 1set | Este sistema viene equipado con control de PLC, codificador de corte automático. Método de operación: botón La frecuencia de CA se emplea para regular la velocidad | |
| Nº | Artículo | Parámetros | Observaciones | |
| 1 | Material adecuado | Tipo | Chapa de acero de color | |
| Grosor (mm) | 0.4-0.6 | |||
| Límite elástico (Mpa) | 230-300Mpa | |||
| Ancho (mm) | 395 | |||
| Peso de la bobina (t) | 3 | |||
| Diámetro exterior | Φ1350mm | |||
| Diámetro interior | Φ508mm/Φ610mm | |||
| 2 | Material de los rodillos | Lámina de cromo Nº 45 | ||
| 3 | Velocidad de perfilado (m/min) | 15-20 | El tiempo de corte no está incluido | |
| 4 | Fuente de energía | AC380V ,50 Hz, fase 3 | El parámetro está basado en un diseño real | |
| 5 | Potencia total | En torno a los 8KW | El parámetro está basado en un diseño real | |

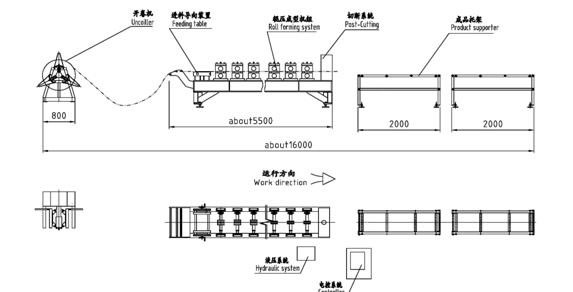

| 6 | Dimensiones (L×A×H, mm) | Véase las vistas de la máquina | El parámetro está basado en un diseño real | |
Fases del proceso
Devanado → Alimentación → Perfilado → Perforado → Corte a medida → Productos acabados
