Perfiladora de techos de doble cubierta

Breve introducción
La perfiladora de techos de doble cubierta incorpora dos estaciones hidráulicas. El sistema hidráulico se ha desarrollado especialmente para la máquina perforadora multiestación.
La máquina hidráulica incorpora un módulo de control con un perforado estable y bajo nivel de ruido.

Lista de piezas

Nombre	Modelo	Unidad	Cantidad
Devanadora	Expansión hidráulica	set	2
Aplanador	Modelo de siete rodillos	set	1
Dispositivo de servo alimentación	Servomotor	set	1
Perforado multiestación	Transmisión hidráulica	set	1
Perfiladora	Estructura Torii, doble fila	set	1
Cortadora	Transmisión hidráulica	set	2
Soporte del producto final	Soporte sin alimentación	set	1
Sistema hidráulico	Sistema especializado	set	1
Sistema de control eléctrico	Control de la línea entera	set	1

Parámetros técnicos

Materia prima	Lámina de aluminio
Límite elástico	≤300Mpa
Grosor de la bobina	0.8MM
ID de la bobina	￠508
OD de la bobina	≤￠1200mm
Peso máximo de la bobina	≤5000 kg
Velocidad de trabajo de la línea	4-6m/min
Fuente del aire	>0.5Mpa
Fuente de energía de la línea perfiladora	575V, 60HZ, fase 3

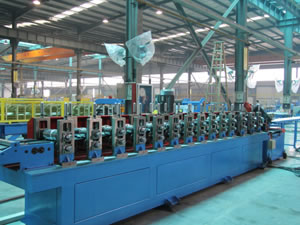

Vistas de la máquina

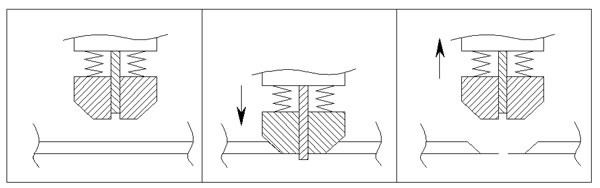

Esquema
Aspecto del producto acabado

Fases del proceso
Devanado → Aplanado → Alimentación Perforado multiestación (ranuras de perforación → muescas) → Perfilado → Corte → Producto final
