Breve introducción

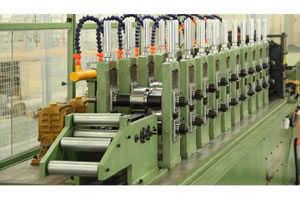

Esta perfiladora de paneles frigoríficos incorpora motor de CA, caja de reducción, guía lineal a bolas, sistema de accionamiento hacia la derecha e izquierda, mecanismo de ajuste transversal, rodillos y engranajes que accionan las vigas voladizas. Después del corte de las láminas, estas pasan una a una por la estación de rodillos para ser perfiladas y dar lugar a la chapa deseada. Esta máquina puede regular el ancho de la placa de forma rápida.
| Devanadora | 1set |
| Aplanador | 1set |
| Dispositivo de guía | 1set |
| Servoalimentación | 1set |
| Dispositivo de perforación | 1set |
| Corte hidráulico | 1set |
| Rodillos | 1set |
| Perfiladora (modelo de viga voladiza) | 1set |
| Dispositivo de doblado de los bordes | 1set |
| Corte hidráulico sin alimentación | 1set |
| Sistema de accionamiento hidráulico | 1set |
| Sistema de control eléctrico | 1set |
| Materia prima | Acero laminado en frío, acero galvanizado |
| Límite elástico | 235Mpa |
| Grosor | 0.8–1.0mm |
| Ancho de la bobina | Basado en el diseño final |
| Largo de la lámina | 3000mm |
| Diámetro interior de la bobina | Φ508±20mm |
| Diámetro exterior de la bobina | ≤Φ1200mm |
| Peso de la bobina | ≤ 3 t |
| Velocidad de perfilado | 10M/min (tiempo de corte no incluido) |
| Tolerancia | ±2mm |
| Fuente de energía | 380V±10%, 50-60Hz (a petición del comprador) |

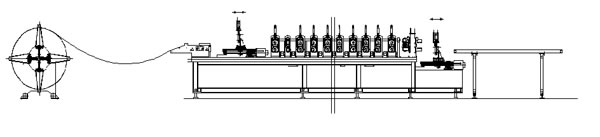

Fases del proceso
Devanado → Aplanado → Guía → Alimentación → Perforado → Corte → Rodillos → Guía → Perfilado → Doblado del extremo de la lámina → Lámina
