Breve introducción

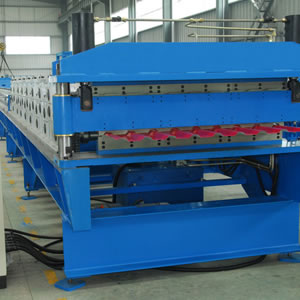

Esta perfiladora de metales de doble cinta es una máquina innovadora de ahorro de energía y muy eficaz para la producción de estructuras de acero.
| Nombre | Modelo/Nombre | Cantidad | Descripción técnica |
| 1.Sistema de devanado | Devanadora automática de viga voladiza | 1set | La devanadora de viga voladiza con función de expansión hidráulica se controla mediante ultrasonido. La salida de las láminas se acciona por medio de un motor eléctrico. |
| 2.Sistema principal de perfilado | Dispositivo de guía | 1set | 1. Material del rodillo: acero Nº 45 cromado 2. Tipo de la estructura interior de soporte del rodillo: guía de columna 3. El sistema se acciona mediante un motor reductor planetario de engranajes. Los rodillos traseros y delanteros se accionan mediante una cadena, y algunos rodillos superiores e inferiores se accionan con un sistema de engranaje. 4. Material de la cuchilla de corte: Cr12 (tratamiento térmico) |
| Sistema de perfilado | 2sets | ||
| Dispositivo de corte posterior | 1set | ||
| 3. Sistema de salida | Dispositivo de recogida | 1set | El sistema se emplea para recoger el panel acabado. |
| 4. Sistema hidráulico | 1set | Estación hidráulica | |
| 5. Sistema de control eléctrico | 1set | El sistema se instala con control PLC y codificador de control automático. Método de operación: botón La frecuencia de CA se utiliza para regular la velocidad AC | |
| Artículo | Parámetros | Observaciones | |
| Material adecuado | Tipo | Acero con revestimiento en color | |
| Grosor (mm) | 0.4-0.7 | ||
| Límite elástico(Mpa) | 230-300Mpa | ||
| Ancho (mm) | 1200mm | ||
| Peso de la bobina (t) | 8T | ||
| Diámetro exterior | Φ1350mm | ||
| Diámetro interior | Φ508 mm/Φ610mm | ||
| Material de los rodillos | Placa de cromo Nº 45 | ||
| Velocidad de perfilado (m/min) | 20 | El tiempo de corte no está incluido | |
| Fuente de energía | AC380V ,50Hz, fase 3 | Basado en un diseño real | |
| Potencia total (kw) | En torno a 26 | Basado en un diseño real | |
| Dimensiones (L×A×H, m) | Véase las vistas de la máquina | Basado en un diseño real | |
Fases del proceso
Devanado - Guía de láminas - Perfilado - Corte posterior - Recogida del producto
